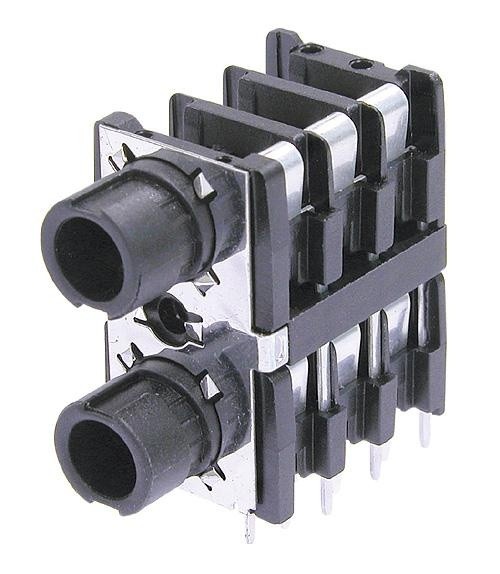

Neutrik NSJ12HL Klinkenbuchsen Stacking Jacks

Preis auf Anfrage
  • Ab Bestellung lieferbereit in 50 Tagen.
  • Mindestabnahme: 50
Kategorie
ArtikelNr.
  • NSJ12HL-DON
Serie

Beschreibung

Stereo Dual Klinkenbuchse, Bajonett-Mutter

Der 6.35 mm Stacking Jack bietet höchste Montagedichte sowie zwei Klinkenbuchsen mit einer Anschlussfläche, die in 1 Rack Höheneinheit passen.



Features & Benefits

  • Stereo Dual Slim Einbaubuchse zur Leiterplattenmontage mit schaltbaren Kontakten
  • Höchste Montagedichte durch zwei Jacks mit einer Anschlussfläche, die in 1 Rack Höheneinheit passen
  • Passend für A-Gauge Klinkenstecker gemäss EIA RS-453
Produkt
Titel
NSJ12HL
Verbindungstyp
Jack
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
< 15 m? (Top row) and < 10 m? (Bottom row)
Durchgangswiderstand
< 15 m? (Top row) and < 10 m?
Durchschlagsfestigkeit
1 kVdc
Isolationswiderstand
? 1 G? @ 500 V dc
Nennstrom pro Kontakt
3 A
Nennstrom pro Kontakt
0,50 A @ 50 V (Switch contact)
Schaltkontakte
2 x 3
Mechanische Daten
Einsteckkraft
< 30 N
Aussteckkraft
> 10 N
Lebensdauer
> 10000 mating cycles
Frontplattenstärke
1 - 1.6 mm
Anschlussart
Horizontal PCB mount
Verriegelung
Retention spring
Einbaurichtung
Rear mounting
Gehäuseform
10 mm
Material
Abdeckkappe/Mutter/Unterlagsscheibe
PA 6.6 15% GR
Kontaktbeschichtung
2 µm Ag
Kontakte
Bronze (CuSn6)
Gehäuse
Polyamide (PA 6.6 15 % GR)
Ring Nut
Brass (Ni plated)
Umwelt
Normenkompatibilität
EIA RS 453, IEC 60603-11
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-25 °C to +70 °C
