Gotham Audio 250 m Spule, Typ GAC-xx Paar foil AES Foliengeschirmtes Multipaarkabel 4-12 Paar

Originalbild anzeigen

1.731,45 €

inkl. USt., zzgl. Versand

Ab Bestellung lieferbereit in 14 Tagen.
Lieferzeit: 15 - 16 Tage

Jetzt kaufen Menge: + (Anzahl erhöhen) - (Anzahl vermindern)

Kategorie

Gotham

ArtikelNr.

16304

Artikelgewicht

2,00 kg

Versandgewicht

2,00 kg

Beschreibung

Foliengeschirmtes Digitalkabel im AES/EBU-Format mit einer stabilen Impedanz von 110 Ohm. Der Aluminiumfolienschirm ist fest mit dem Aussenmantel vergossen und wird bei Entfernung des Mantels automatisch mitenfernt. Das Kabel eignet sich dank seinem Aufbau auch für analoge Anforderungen. Einzelelement ähnlich wie GAC-2/foil AES/EBU (10651), wobei der Leiter jedoch aus einer verzinnten CU-Litze besteht und der Aluminiumfolienschirm, wie bereits erwähnt, mit dem Aussenmantel vergossen ist. Die stabilisierte Impedanz von 110 Ohm erlaubt auch eine Verwendung dieser Kabel für DMX Applikationen.

Foil Shielded Digital 110 Ohm AES Multipair GAC-4pair foil AES 250 m Purple

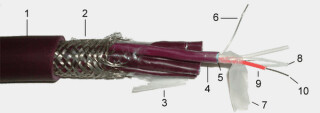

Aufbau der Multipaar Leitung: Leiterpaar ist ähnlich unserem Installationskabel 10652 GAC-2foil AES
1 = Aussenmantel	PVC, Ø je nach Paarzahl, Purpur fortlaufende Metermarkierung
2 = Abschirmung	Geflecht mit verzinnten Kupferdrähten
3 = Zwischenfolie	Viscose
4 = Zwischenmantel	PVC, Ø 4.5mm, Purpur, Nummerierung je nach Paarzahl 1-12
5 = Abschirmung	Kunststoffbeschichtete (Polyester) Aluminimumfolie Z-links drehend
6 = Beilaufdraht	Kupferdraht verzinnt,Ø 0.4mm
7 = Fixierungsfolie	PE-Folie
8 = Stabilisierungselemente	2x PE Element Ø 2.0 mm verseilt übers Kreuz mit den 2 Adern
9 = isolation	Schaum PE, Ø 1.30 mm, rot, weiss, verseilt mit 8
10 = Leiter	verzinnter Kupferdraht Ø 0.50 mm (0.19 mm²)
Technische Daten:
Leiterwiderstand:		< 90 ohm/km
Schirmwiderstand:		< 65 Ohm/km
Kapazität:	Ader/Ader	< 40 nF/km
Betriebsdämpfung:	bei 1 MHz	< 2.5 dB/100m
	bei 6 MHz	< 6.5 dB/100m
Prüfspannung:	Ader/Ader	500 veff
	Ader/Schirm	2000 veff
Betriebsspannung:		Kleinspannung
Temperaturbereich	flexi-installiert:	-5° to +50° C
	fix-installiert:	-30° to +70° C
