Lautstärkenregler, Stufenabschwächer Schaltpläne

01.11.2018 22:37

Aufbau eines seriellen Stufenabswäches:

  • Einfacher Aufbau
  • Funktion wie bei einem Potentiometer, einfach für die meisten Geräte anwendbar
  • Keine "Pops" und "Klicks"
  • Wenige Teile werden benötigt, niedrige Kosten



Resistors in Series for Attenuator Switches Scheme

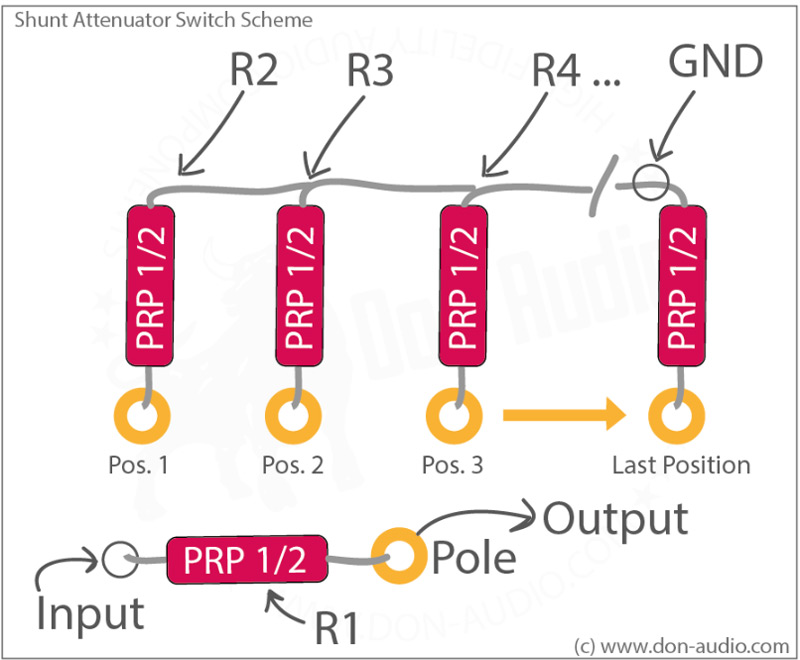

Shunt Typ Stufen-Abschwächer:

  • Es sind insgesamt immer nur zwei Widerstände im Signalweg
  • Einfach und schneller Aufbau
  • Niedrige Kosten im Vergleich zu einem Leiter-Studenabschwächer
  • Eine Konstante Eingangs- zu Aufgangs-Quelle
  • Ähnlich wie ein Leiter-Abschwächer aber mit halb so vielen Teilen



Shunt Attenuator Switch Scheme

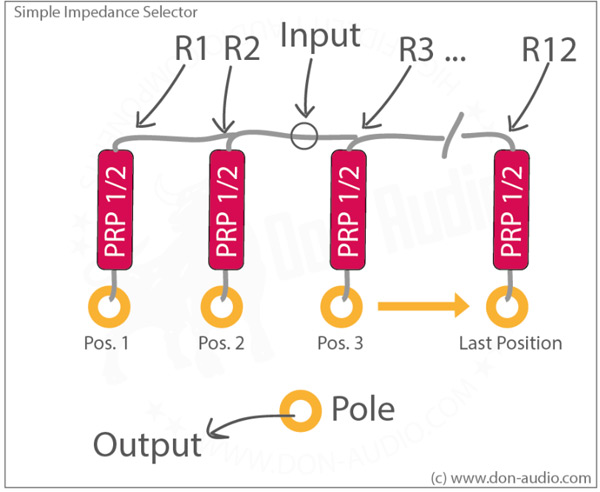

Einfacher Impedanz-Wahl-Schalter:

  • Nur ein Widerstand im Signalweg
  • Nicht als passiver Signalabschwächer empfohlen wegen sehr niedrigen Impedanzen je nach Widerstand
  • Ideal für die Regelung eines OPAs oder einer Komponente, die indirekt die Lautstärke regelt oder als PAD Abschwächer mit Festwiderständen.



Simple Impedance Selector switch Scheme
