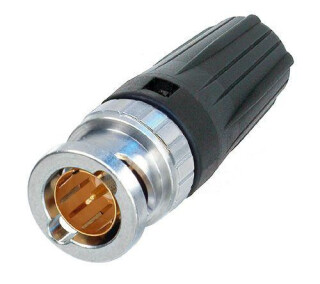

Neutrik NBNC75BZV14 rearTWIST HD BNC Kabelstecker

Neutrik NBNC75BZV14 rearTWIST HD BNC Kabelstecker

Artikelnummer: NBNC75BZV14-DON

3,00 €

inkl. 19% USt. ,

Ab Bestellung lieferbereit in 50 Tagen.
Lieferzeit: ca. 8 Wochen (DE - Ausland abweichend)

Bitte beachten Sie die Mindestabnahme von 50 Einheiten.

Beschreibung
Bewertungen

Der 75 ? rearTWIST HD BNC Kabelstecker bietet ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für HD Anwendungen geeignet.
Die patentierte rearTWIST Spannhülse garantiert ein einfaches Handling, selbst bei hoher Steckerdichte und bietet die Möglichkeit für farbliche Kennzeichnung.

Passendes Kabel:
Belden 1794A

Crimp Grösse:
Pin: 1.6 mm (square) oder 1.75 mm (hex)
Schirm: 8.23 mm (hex)

Features & Benefits

Die rearTWIST Verriegelung bietet sich für versenkte Einbaubuchsen an, da der Kabelstecker an der hervorstehenden Knickschutztülle (Patent DE 100 48507) gedreht werden kann
Einfache Handhabung bei sehr engen Platzverhältnissen
Führungsbereich: Verhindert kippen durch seitliche Krafteinwirkung um Kontakte vor Verbiegen zu schützen. Garantiert eine Lebensdauer von min. 1`000 Steckzyklen!
Ausgezeichneter Kabelschutz und Zugentlastung
Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
Zerspanend hergestellte Messingteile in Präzisionsqualität für eine hervorragende Lebensdauer
Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
Schirm und Mantel Crimp Techonologie verhindert das Freiliegen des Masse Schirmgeflechts
Bei der Montage gibt das Einrasten des Steckerpins in den Isolator ein taktiles Feedback
Die rearTWIST HD BNC Steckverbinder wurden von der Rundfunk-Betriebstechnik (RBT) für ARD und ZDF auf HDTV-Tauglichkeit untersucht und sind im Einsatz
Das Zubehör beinhaltet 10 verschiedenfarbige Knickschutztülle, Crimpwerkzeug und -einsätze

Produkt

Titel

NBNC75BZV14

Verbindungstyp

BNC 75 ?

Geschlecht

male

Elektrische Daten

Durchgangswiderstand

? 3 m? (inner)

Durchgangswiderstand

? 2 m? (outer)

Durchschlagsfestigkeit

1.5 kVdc

Isolationswiderstand

> 5 G?

Nennspannung

<50 V

VSWR

?1.050/>32 dB up to 1 GHz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz

Mechanische Daten

Kabeldurchmesser

< 8.0 mm

Kabel Zugentlastung

> 30 N (center)

Crimp size

1,6 Square crimp (pin) acc. IEC 60803 (die designation 2) or 1,75 Hex crimp acc. IEC 60803 (die desi

Einsteckkraft

< 25 N

Lebensdauer

> 1000 mating cycles

Verriegelung

Bayonett

Cable anchoring

Jacket crimping

Material

Kontakte

Brass (CuZn35Pb2) , 0.2 µm AuCo (Center contact)

Einsatz

PTFE

Gehäuse

Brass (CuZn39Pb3)

Gehäusebeschichtung

Optalloy®

Umwelt

Temperaturbereich

-30 °C to +85 °C

Contact crimpability

Complies with IEC 60803 and IEC 60352-2

Produkteigenschaft	Wert
Serie:	BNC rearTWIST HD BNC Cable Connectors
