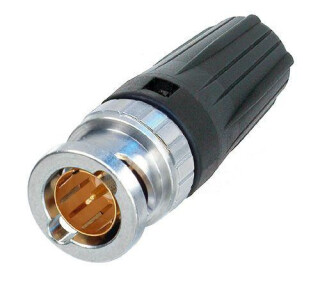

Neutrik NBTC75BFI4 rearTWIST HD Tiny BNC Kabelstecker
Beschreibung
Der 75 ? rearTWIST HD Tiny BNC Kabelstecker wurde für kleine Kabeldurchmesser entwickelt. Die zusätzliche Führungshülse erleichtert die kritische Montage von dünnen und Multicore-Kabeln.
Wie alle Neutrik BNCs bietet er ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für HD Anwendungen geeignet.
Die patentierte rearTWIST Spannhülse garantiert ein einfaches Handling, selbst bei hoher Steckerdichte und bietet die Möglichkeit für farbliche
Kennzeichnung.
Passende Kabel:
Belden 1520A, Belden 1521A, Belden 1522A, Belden 179DT, Draka 0.31/1.45 AF, Draka 753-1304(2), Draka 755-1302, Suhner G02233, ZNK CM14B
Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 4.06 mm (hex)
Features & Benefits
- Die rearTWIST Verriegelung bietet sich für versenkte Einbaubuchsen an, da der Kabelstecker an der hervorstehenden Knickschutztülle (Patent DE 100 48507) gedreht werden kann
- Einfache Handhabung bei sehr engen Platzverhältnissen
- Vereinfachte Montage von dünnen und Multicore-Kabeln
- Führungsbereich: Verhindert kippen durch seitliche Krafteinwirkung um Kontakte vor Verbiegen zu schützen. Garantiert eine Lebensdauer von min. 1`000 Steckzyklen!
- Ausgezeichneter Kabelschutz und Zugentlastung
- Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
- Zerspanend hergestellte Messingteile in Präzisionsqualität für eine hervorragende Lebensdauer
- Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
- Schirm und Mantel Crimp Techonologie verhindert das Freiliegen des Masse Schirmgeflechts
- Bei der Montage gibt das Einrasten des Steckerpins in den Isolator ein taktiles Feedback
- Die rearTWIST HD BNC Steckverbinder wurden von der Rundfunk-Betriebstechnik (RBT) für ARD und ZDF auf HDTV-Tauglichkeit untersucht und sind im Einsatz
- Das Zubehör beinhaltet 10 verschiedenfarbige Knickschutztülle, Crimpwerkzeug und -einsätze
Produkt
Titel
NBTC75BFI4
Verbindungstyp
BNC 75 ?
Geschlecht
male
Elektrische Daten
Durchgangswiderstand
? 3 m? (inner)
Durchgangswiderstand
? 2 m? (outer)
Durchschlagsfestigkeit
0,75 kVdc
Impedanz
75 ?
Isolationswiderstand
> 5 G?
Nennspannung
<50 V
VSWR
?1.10/>26 dB up to 1 GHz
?1.14/>24 dB up to 2 GHz
?1.22/>20 dB up to 3 Ghz
?1.14/>24 dB up to 2 GHz
?1.22/>20 dB up to 3 Ghz
Mechanische Daten
Kabeldurchmesser
2.9 mm
Kabel Zugentlastung
> 30 N (Center)
Crimp size
4,06 Hex crimp (shield) acc. MIL22520/5-39(B)
Crimp size (pin)
1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Einsteckkraft
< 25 N
Lebensdauer
> 1000 mating cycles
Verriegelung
Bayonett
Cable anchoring
Jacket crimping
Material
Kontakte
Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Einsatz
PTFE
Gehäuse
Brass (CuZn39Pb3)
Gehäusebeschichtung
Optalloy®
Umwelt
Temperaturbereich
-30 °C to +85 °C
Contact crimpability
Complies with IEC 60803 and IEC 60352-2
