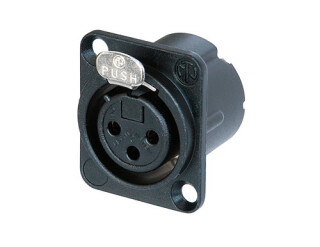

Neutrik NC3FD-LX-B XLR Einbausteckverbinder

Artikelnummer: NC3FD-LX-B-DON
Kategorie: XLR
Hersteller: Neutrik

5,12 €

inkl. 19% USt. , zzgl.

67 Auf Lager
Lieferzeit: 1 Tage (DE - Ausland abweichend)

Beschreibung
Bewertungen

3 polige Chassisbuchse, Lötanschlüsse, schwarz verchromtes Gehäuse, Gold beschichtete Kontakte

Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet. Eine ideale Paarung entsteht durch die Kombination mit dem EMC XLR Kabelstecker.

Features & Benefits

Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
Einzigartiger Käfigkontakt der 3-poligen Kabelbuchse verbessert die Leitfähigkeit und reduziert die Abnützung der Kontakte des Gegensteckers
Female Kontakt mit Lötstop verhindert das Einlaufen in den Steckbereich
Grosse Lötfahnen zur einfachen Montage
Massekontakt kann einfach mit Pin 1 verbunden werden
Installationskompatibilität durch Standard D Gehäuse

Produkt

Titel

NC3FD-LX-B

Verbindungstyp

XLR

Geschlecht

female

Elektrische Daten

Kapazität zwischen Kontakten

? 4 pF

Durchgangswiderstand

? 5 m?

Durchschlagsfestigkeit

1,5 kVdc

Isolationswiderstand

> 10 G? (initial)

Nennstrom pro Kontakt

16 A

Nennspannung

< 50 V

Mechanische Daten

Einsteckkraft

? 20 N

Aussteckkraft

? 20 N

Lebensdauer

> 1000 mating cycles

Leiterquerschnitt

max. 2.5 mm²

Leiterquerschnitt

max. 14 AWG

Anschlussart

Solder contacts

Verriegelung

Latch lock

Gehäuseform

Material

Kontaktbeschichtung

0.2 µm Au hard alloy over 2 µm Ni

Kontakte

Bronze (CuSn6)

Einsatz

Polyamide (PA 6.6 30 % GR)

Verriegelungselement

Steel Ck67

Gehäuse

Zinc diecast (ZnAl4Cu1)

Gehäusebeschichtung

Black chromium

Umwelt

Entflammbarkeit

UL 94 HB

Normenkompatibilität

IEC 61076-2-103

Schutzklasse

IP 40

Lötbarkeit

Complies with IEC 68-2-20

Temperaturbereich

-30 °C to +80 °C

Kontakte:	Goldbeschichtet
Serie:	DLX
Gehäuse:	Schwarz verchromt
Steckertyp:	weiblich
