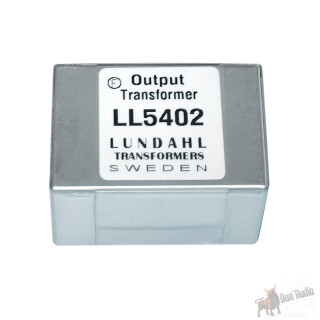

Lundahl LL5402 Audio AusgangsübertragerLL5402 ist ein Audio Ausgangsübertrager für unsymetrische Ansteurerungen, idealerweise in gemischten rückgekoppelten Schaltkreisen. Der Effekt der Kapazität zwischen den primären und den sekundären Windungen kann reduziert werden indem man Pin 1 und Pin 2 erdet. Die Windungen des LL5402 sind so angelegt dass kalte Enden der primären Windungen um jede sekundäre Windung liegen.
Übersetzungsverhältnis: 2 + 2 : 1 + 1
Maße (Länge x Breite x Höhe über PCB (mm)): 43 x 28 x 21
Pin Layout (von Komponentenseite) und Schematic der Windungen:
Abstand zwischen Pins: 5.08 mm (0.2")
Abstand zwischen rows of pins: 30.48 mm (1.2")
Gewicht: 92 g
Empfohlener PCB Loch Durchmesser: 1.5 mm
Static resistance of each primary: 30 W
Static resistance of each secondary: 7 W
Leakage inductance of secondaries (sec. in series): 0.2 mH
No-load impedance: >800 W @ 50 Hz, +20 dBU
Optimum source impedance: Minus 15 W (See application below)
Balance of output (according to IRT, source < 10 W , Load 600 W): > 60 dB
Distortion (connection as application example below, load 600 W) + 22 dBU 0.1% @ 50 Hz
Frequency response (as below , load 600 W): 20 Hz -- 40 kHz +/- 0.3 dB
Voltage loss across transformer (at midband with 600 W load): 0 dB
Isolation between primary and secondary windings / between
windings and core:
4 kV / 2 kV
