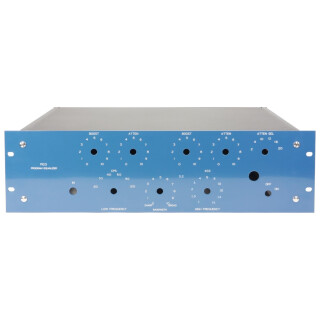

Classi PEQ 3HE Frontpanel, 100,34 €

PEQ Spule

Bitte wählen Sie maximal 1.

Inductor RM8 - Equalizer DIY Projekte...

RM Inductor for PEQ +29,95 €: Artikeldetails

Menge: 1

G-Pultec Enhanced Drosselspule 312mH,155mH,78mH,39mH,26mH

EF Spule für PEQ +27,65 €: Handwounded EF inductor. Sweet coloration.

Artikeldetails

Menge: 1

PEQ OPA Gainstage Kit

optionale Angabe

Classi PEQ Verstärker-Stufe, Kit +86,38 €

Classi PEQ OPA Gainstage ist eine hochwertige Verstärker-Platine mit Filter- und Smoothing Einheit auf einem Board.
Basierend auf qualitäts OP-Amps, die in professionellen Studio Anwendungen beliebt sind bietet die Classi PEQ Gain-Stage einen großen Headroom bei geringem Noise-Floor und einem sehr natürlichen Klang. Es ersetzt eine SRPP Röhren Stufe.

Besonderheiten:

- Ultra natural sound based on OPAs
- Adjustable Input/Output-Gain by Resistor or pot Modification
- Optional enhanceable with output/input transformers - For example: Lundahl LL5402 or Edcor XS1100
- Matched Bypass Volume
- Multiple Bypass Functions
- Ground Lift
- Voltage Filtering and Smoothing Circuit
- Easy to assemble

Lieferumfang:

1 x "2 x 15V" Audio Toroidal Transformer with integrated Don-Audio Trafo Shield
1 x Classi PEQ OPA Gainstage PCB
2 x OPAs - Ultra low noise floor
1 x LED Lamp
2 x Neutrik goldplated Jacks
2 x OP-Amp NE5532
2 x Voltage Filtering&Smoothing Power Elkos
2 x Voltage Smoothing Rectifier
1 x Metal Film Resistors Bundle
1 x Wima Caps, Rectifiers, Elkos, Sockets & Accessories Bundle

Artikeldetails

Menge: 1

3U Enclosure incl. IEC and 2 x Neutrik XLR Gold Jacks

optionale Angabe

EQP 3HE Frontpanel Gehäuse Set - Gyraf Frequencies

Professionelles 3HE Gehäuse inkl. IEC und Neutrik Steckerbuchsen +87,31 €: Artikeldetails

Menge: 1

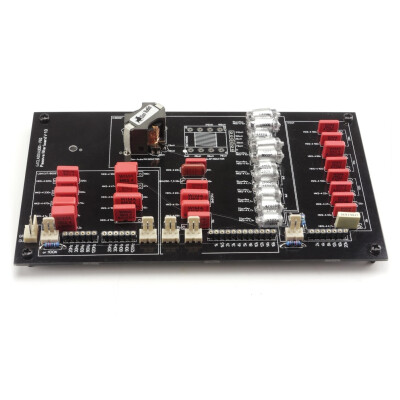

Classi PEQ PCB & Caps Kit

optionale Angabe

Classi PEQ Filter Caps & Accessories Kit

Classi PEQ PCB & Caps Kit +58,34 €: Artikeldetails

Menge: 1

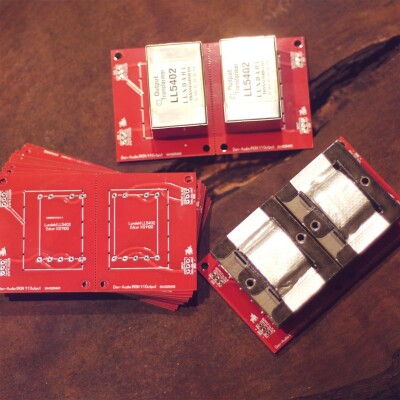

Ausgangs-Übertrager

Bitte wählen Sie maximal 1.

Verleihe deinem PEQ mehr Charakter durch einen Ausgangsübertrager von Lundahl oder Edcor.

Don-Audio IRON - Transformer Output Module

Don-Audio IRON - Transformer Output Module +11,95 €: Transformer 1:1, 1:2 Output Modul based on Lundahl 5402 or XS1100

Artikeldetails

Menge: 1

Lundahl LL5402 Audio Transformer +70,08 €: Lundahl LL5402 ist ein Ausgangstransformer für unsymmetrischen Betrieb. Empfohlen für mixed feedback drive circuits.
Verhältnis: 2 + 2 : 1 + 1

Artikeldetails

Menge: 1

Edcor XS1100 +65,98 €

Products specifications for Edcor XS1100 transformer.


Schematic
Input Maximum Voltage	7.5Vrms
Turns Ratio	2+2:1+1
Primary (input) Impedance	Low Impedance
Primary (input) DCR	104 Ohms & 120 Ohms
Secondary (output) Impedance	>600 Ohms
Secondary (output) DCR	64 Ohms & 56 Ohms
Frequency Response	10~50K Hz., <1dBu
THD+Noise	<0.01% @ 1K Hz.
Plot	Frequency Response/THD+N
Copper Shielding	Yes
Bobbin Material	Glass Filled Nylon 6/6
Flamability Rating	Class B 130°C
Core Material	M6 29 ga. line grain oriented steel
Termination	12 pin PCB
Mounting	Printed circuit board mounted (PCB)
Weight	0.45 lbs.
Dimensions	1.875" (L) x 1.54" (W) x 1.125" (H)
Dimensional Drawing	15000-EI625-050-P12
Manual	XS1100 Manual
Compliance

Schematic

Input Maximum Voltage

7.5Vrms

Turns Ratio

2+2:1+1

Primary (input) Impedance

Low Impedance

Primary (input) DCR

104 Ohms & 120 Ohms

Secondary (output) Impedance

>600 Ohms

Secondary (output) DCR

64 Ohms & 56 Ohms

Frequency Response

10~50K Hz., <1dBu

THD+Noise

<0.01% @ 1K Hz.

Plot

Frequency Response/THD+N

Copper Shielding

Yes

Bobbin Material

Glass Filled Nylon 6/6

Flamability Rating

Class B 130°C

Core Material

M6 29 ga. line grain oriented steel

Termination

12 pin PCB

Mounting

Printed circuit board mounted (PCB)

Weight

0.45 lbs.

Dimensions

1.875" (L) x 1.54" (W) x 1.125" (H)

Dimensional Drawing

15000-EI625-050-P12

Manual

XS1100 Manual

Compliance

Artikeldetails

Menge: 1

Transformer Befestigungs-Platte

optionale Angabe

V-Case Trafo Befestigungs-Platte +18,73 €: Die Trafo Befestigungs-Platte ermöglicht eine ideale Gewichtverteilung des Transformers durch Montage an der Seitenplatte. Dadurch spart man sich die Bohrung auf der Bodenplatte.

Artikeldetails

Menge: 1

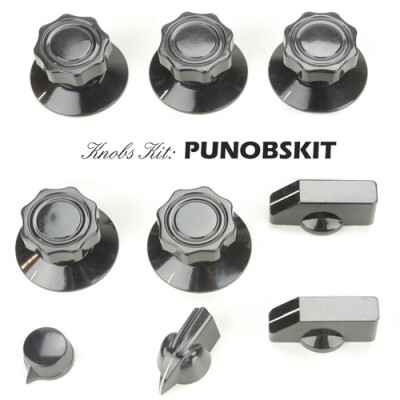

Daka-Ware Knöpfe Bundle

optionale Angabe

Original Daka-Ware knobs bundle, made in Chicago USA.

Classic EQP-1A Complete Drehknopf Set - Daka-Ware Chicago

Classic EQP-1A Complete Drehknopf Set - Daka-Ware Chicago +90,71 €: 5 x Daka-Ware EQP-1A Boost/Atten knobs
2 x EQP-1A Frequency Bar knobs
1 x Daka-Ware on/off knob
1 x Daka-Ware Chicken-Head knob

Artikeldetails

Menge: 1

Gerät:
Versandgewicht:	0,50 kg
Artikelgewicht:	0,49 kg
