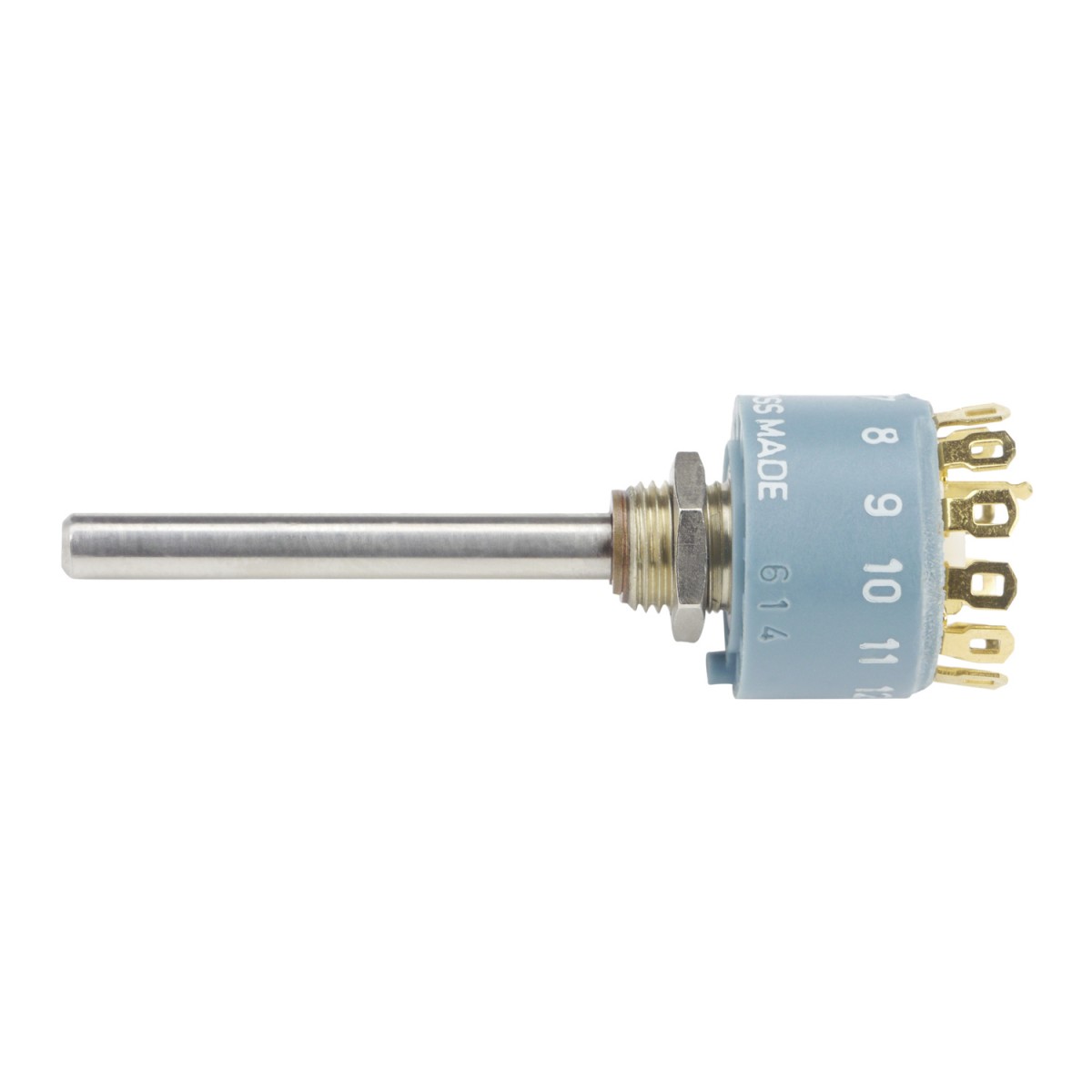

Elma Drehschalter Typ 01

ab 35,22 €
UVP des Herstellers: 40,04 €
Sie sparen 12%, also 4,82 €
inkl. USt., zzgl. Versand
  • sofort verfügbar
  • Bestand: Mehr als 500 verfügbar
Jetzt kaufen
bitte wählen
  • Pins
  • Ebenen, Poles x Positions

Kategorie
Hersteller
ArtikelNr.
  • ELMATYPE01
Versandgewicht
  • 0,10 kg
Funktion
Konformität

Weitere interessante Artikel dazu

  1. Custom RM8 Spule
    Custom RM8 Spule
    ab 35,47 €
    inkl. USt., zzgl. Versand
  2. Große Jewel Indikator Lampe
    Große Jewel Indikator Lampe
    15,05 €
    inkl. USt., zzgl. Versand

Beschreibung

Kleiner hochwertiger Elma Drehschalter mit bis zu 12 Positionen

Kompakter Elma Drehschalter mit 12 Positionen und 25,000 Schaltzyklen bei bis zu 6.0 Ncm Drehkraft, vergoldete Kontakte mit 3 micron, robustes Metallgehäuse und Metall-Shaft. Optional können Sie auch eine passende Frontpanel-Dichtung für IP68 Norm bestellen. Anwendungs-Temperaturbereich: -40 to +85°C, verschiedene Optionen und Anpassungsmöglichkeiten, siehe Spezifikationen.

  • Kompakter Schalter mit 12 Positionen
  • 25.000 Schaltzyklen mit von 2, 4 (Standard) bis zu 6,0 Ncm Rastmoment
  • Vergoldete Kontakte: 3 Mikron
  • Robustes Gehäuse. Frontplattendichtung bisIP68 möglich
  • Betriebstemperaturbereich: -40 bis +85°C
  • Verschiedene Optionen und Anpassungen
  • Standard 4mm Shaft Durchmesser / 39,2mm Shaft länge  (3mm oder 6mm Achsendurchmesser auf Anfrage)
  • Rastwinkel 30°, 36° oder als 60° Ausführung

Mögliche Sonderanpassungen:

  • Doppelachsige Ausführungen / Zwei Funktionen (Wahlschalter und Encoder)
  • Hohlachsen
  • Sicherheitsfunktion "Pull to Turn"

Kontaktieren Sie uns bei Fragen oder Custom-Wünschen.


Optionen:

Wählen Sie die Pin-Art

Elma Type 01 switch eyelets and pcb pins

  • PCB Pins
  • Lötösen


Wählen Sie die Anzahl an Ebenen, Polen x Positionen

Elma poles position diagram
Bei mehreren Ebenen werden die Pole insgesamt im Auswahlfeld angezeigt. Wenn Sie die Anzahl der Pole je Ebene ermitteln möchten dividieren Sie einfach die Pole durch die Anzahl der Ebenen.
Beispiel: Bei 2 Ebenen und Auswahl 2 Pole erhalten Sie 1 Pol je Ebene.



Weitere Shaft-Durchmesser Optionen:
  • 3mm Shaft-Durchmesser / 59mm Länge
  • 6mm Shaft-Durchmesser / 28mm Länge
  • Standardmäßig 4mm Shaft-Durchmesser

Auf Wunsch ist dieser Drehschalter auch als konzentrische Version lieferbar. Bitte nehmen Sie hierzu Kontakt mit uns auf, wir erstellen Ihnen unverbindlich ein Angebot für die Doppelschaft/Konzentrische Version.


Weiteres zum Elma Typ 01 Schalter

Der Elma Typ 01 Schalter ist ein kompakter Qualitäts, Drehschalter von Elma mit insgesamt bis zu 12 Positionen und in verschiedenen Ausführungen und bis zu 4 Ebenen erhätlich. Dieser Schalter hat bereits Geschichte geschrieben, denn er wird seit jahrzehnten von namhaften Audiohersteller wie Neve, SSL geschätzt und verbaut.
Nicht nur wegen seiner besonders hochwertigen, langlebigen und zuverlässigen Mechanik sondern auch wegen den guten Audioeigenschaften durch kürzeste Signalwege sowie 3um hartvergoldete Kontakte. Die kleine robuste und geschlossene Bauform macht diesen Schalter zur ersten Wahl. Das Preis/ Leistungsverhältnis ist hervorragend.

Wir sind Elma- Fachhändler und liefern Ihnen die beste Qualität und fabrikneue Neuware. Wir garantieren einen sicheren schnellen Versand und einwandfreie Ware. Bei Fragen, können Sie uns gerne jederzeit kontaktieren.

Kundenbilder

Logge dich ein um ein Bild hochzuladen!


Zu diesem Artikel wurden leider noch keine Kunden-Bilder bereitgestellt. Logge dich ein und lade ein Bild hoch.

Mehrfachauswahl

Produkt Tags

Bewertungen von Benutzern

  • 5 Sterne: 55% (6)
  • 4 Sterne: 0% (0)
  • 3 Sterne: 0% (0)
  • 2 Sterne: 0% (0)
  • 1 Stern: 0% (0)
Durchschnittliche Artikelbewertung: Average Rating: 5/55

(es liegen 11 Artikelbewertungen vor| Mehr Bewertungen in anderen Sprachen)

Teilen Sie anderen Kunden Ihre Erfahrungen mit
Weitere Artikelbewertungen
  1. Average Rating: 5/55 Hermann C. schrieb am 28.03.2024
    Schon mehrmals eingesetzt
    Verwende sie als Eingangs- Wahlschalter in Röhrenverstärker.
    Schaltfunktion, Kanaltrennung usw. alles tadellos
  2. Average Rating: 5/55 David B. schrieb am 18.12.2020
    bestechend
    wunderbarer, kleiner Wahlschalter. Die Mechanik ist perfekt, das Schaltgefühl ebenso.
    Erste Wahl!
  3. Average Rating: 5/55 Heinz P. schrieb am 04.10.2020
    Mein erster Kontakt
    Hallo

    Bei meinem ersten Kontakt mit dieser Firma war ich erstmal
    Überrascht, wie Freundlich man da war, was nicht immer in der heutigen Zeit üblich ist.
    Über den ELMA Schalter brauch ich wohl nichts zu sagen, das sindeinfach die besten !!
    Lange Rede, kurzer Sinn, das war mit Sicherheit nicht die
    letzte Bestellung bei Don Audio

    Gruß Heinz
  4. Average Rating: 5/55 Walter B. schrieb am 24.04.2019
    Elma Drehschalter
    Elma Drehschalter habe ich bereits vor 35 Jahren verbaut, und die funktionieren noch heute ohne Probleme, dies spricht für die ausgezeichnete Qualität. Deshalb habe ich mich wieder für dieses Produkt entschieden.
  5. Average Rating: 5/55 Erwin K. schrieb am 14.05.2018
    Klein und fein
    Genau der gleiche Wahlschalter wurde in einem Tongenerator der Firma Leybold aus dem Jahre 1975 verbaut. Dass ich genau diesen Schalter heute wieder als Neuteil bekommen konnte, spricht für die hohe Qualität des Produkts.
  6. Average Rating: 5/55 Helmut. schrieb am 08.10.2014
    Elma 01 Schalter


    Klein, präzise, robust und guter Preis für einen Drehschalter, der einen Lorlin Mechanisch und qualitativ weit übertrifft. Das Schaltgefühl ist sehr genau, kaum Spiel, einfach genial wie diese Schalter ein Gerät aufwerten können. Es lohnt sich - Sehr empfehlenswert!
