Gotham Audio 200 m Spule, Typ Roadtaugliches 4-adriges doppeltgeschirmtes Audiokabel (Star-Quad)
Beschreibung

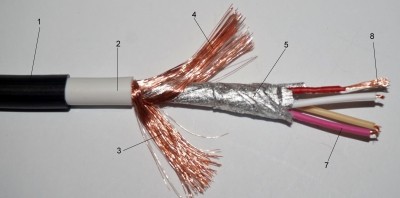

Aufbau: |
||
1 = PUR Mantel: | PUR, Ø 7,0 mm, schwarz | |
2 = PVC Mantel | PVC, Ø 5.6 mm, weiss | |
3 = 1. Wendelschirm | Blanke CU-Drähte (0.10 mm), 100% deckend | |
4 = 2. Wendelschirm | Blanke CU-Drähte (0.10 mm), 100% deckend | |
5 = Zellwollabschirmung | Alubeschichtete leitfähige Schicht Viskose gewickelt 4-Leiter PETPAL | |
6 = Verseilung | 4 Leiter Kreuzverseilt mit Baumwolleinlagen (4) | |
7 = isolation | PP-9Y, Ø 1.4 mm, weiss, elfenbein, pink, rot, Sternverseilt | |
6 = Leiter | Blanke CU-Drähte 28x 0.10 mm (0.29 mm²) OFC Kupfer | |
Technische Daten: |
||
Leiterwiderstand: | < 84 ohm/km | |
Schirmwiderstand: | < 14 Ohm/km | |
Kapazität: | Ader/Ader | <55 nF/km |
Ader/Schirm | <130 nF/km | |
Stammkapazität: | per Ader | 55 pF/m |
Stamm/Stammkapazität: | Quad +zu- | 130 pF/m |
Einstreuungsdämpfung: | 130 dB (see wiring) | |
Wellenwiderstand: | bei 20 kHz: | 180 Ohm |
Prüfspannung: | Ader/Ader | 500 veff |
Ader/Schirm | 500 veff | |
Betriebsspannung: | Kleinspannung -100v | |
Temperaturbereich: | flexi-installiert: | -5° to +50° C |
fix-installiert: | -30° to +70° C |
