Lundahl LL1636 Audio Übertrager
Kategorie
Hersteller
ArtikelNr.
- LL1636
Artikelgewicht
- 0,03 kg
Versandgewicht
- 0,10 kg
Anwendung
Konformität
Weitere interessante Artikel dazu
-
Lochrasterplatine 160x100mm 2,54mm, Premium, schwarz, vergoldete Lötpads -
Lundahl LL1578XL Audio Übertrager102,57 €inkl. USt., zzgl. Versand
Beschreibung

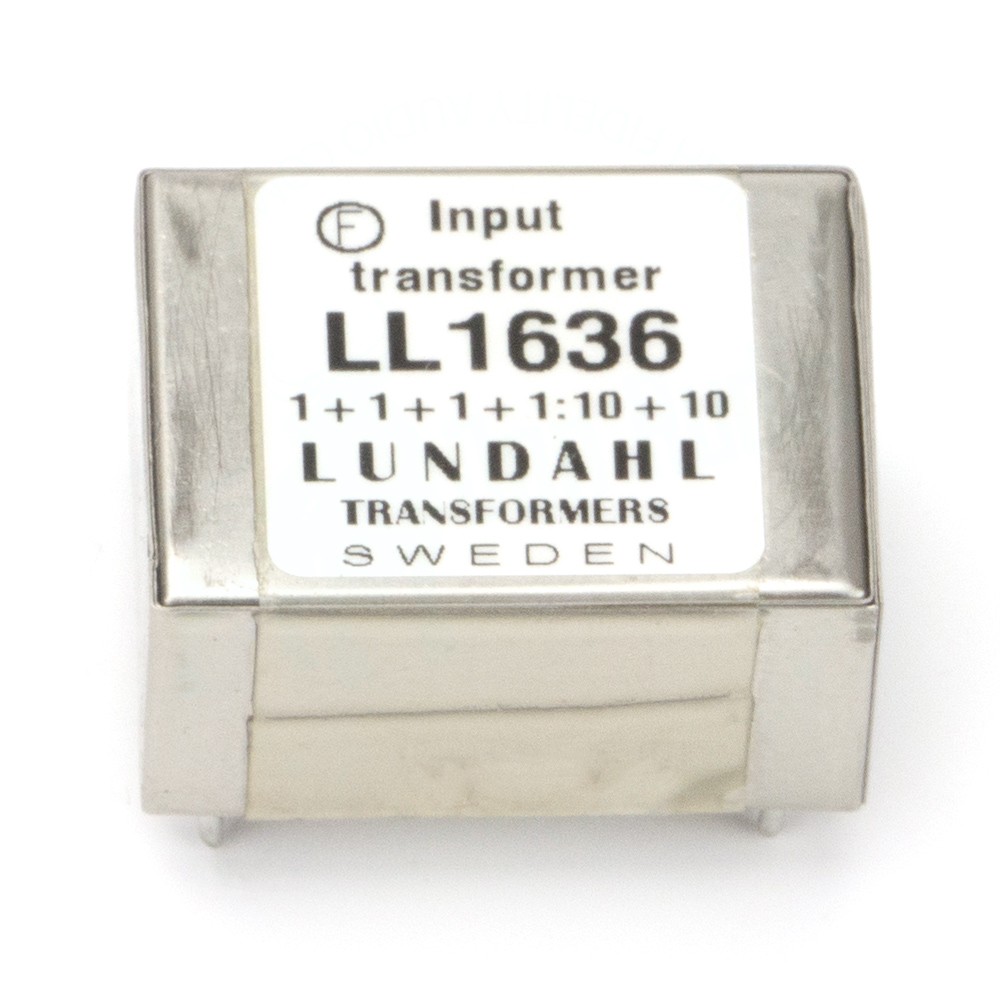

LL1636 ist ein Audio Input Transformer für Anwendungen bei denen eine hohe Übersetzung gewünscht ist.
Übersetzung / Ratio: 1 + 1 + 1 + 1 : 10 + 10
Maße: (Length x Width x Height above PCB (mm)) 30 x 22.5 x 14.5 Übersetzung / Ratio: 1 + 1 + 1 + 1 : 10 + 10

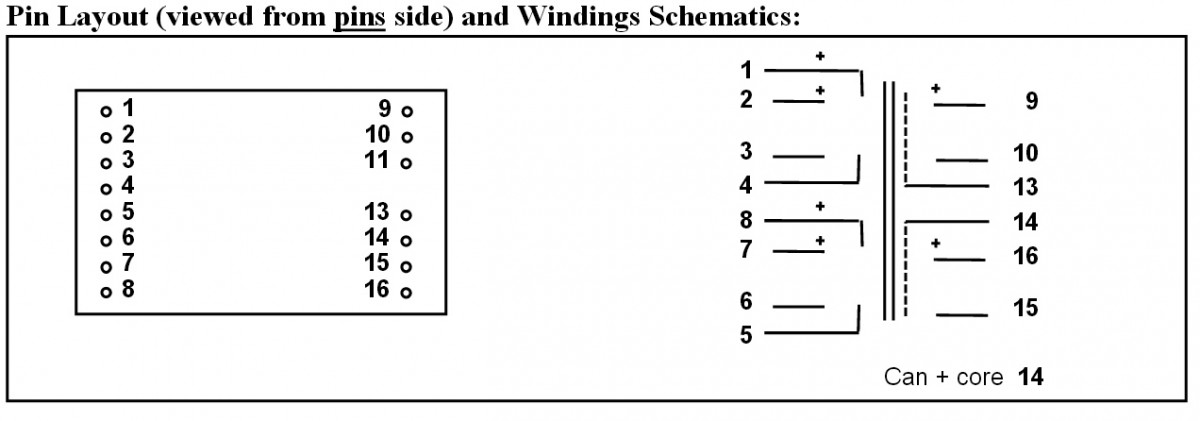

Pin Abstand: 2.54 mm (0.1")
Row Abstand der Pins: 22.86 mm (0.9")
Gewicht: 27 g
Empfohlener PCB Loch-Durchmesser: 1.5 mm
Statischer Widerstand von jedem - primary (average): 10 Ohm
Statischer Widerstand von jedem - Secondary (average): 415 Ohm
Selbstresonanz-Punkt: > 250 kHz
Frequency response
(@ -10 dBU, all in series. Source 50 Ohm, load 100 kOhm): 10 Hz -- 25 kHz +/- 1 dB
10 Hz -- 90 kHz +/- 1.5 dB
Distortion (primaries seriell verbunden, Quell-Impedance 50 Ohm): < 0.5% @ -2 dBU, 50 Hz
Primary, ohne Ladungs-Impedance @ 0 dBU, 50 Hz, all in series: 8 kOhm typically
Core / Can: Amorphous Strip Core / Mu-metal can
Isolation zwischen Windungen/ zwischen Windung and Kern: 3 kV / 1.5 kV
