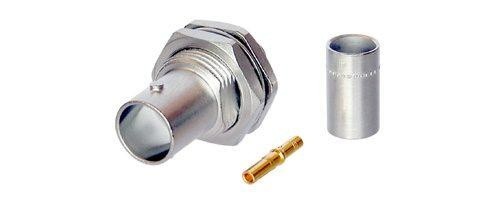

Neutrik NBNB75GLP9 Kabelbuchse Panel Version
Beschreibung
BNC Kabelbuchse zur Panel-Montage, geerdet
Neutriks 75 ? BNC Kabelbuchsen zur Panel-Montage bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste und nicht abnützende Verbindung.
Passende Kabel:
Belden 1505A, Belden 8241F, Canare L-4CFB, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801 (803, 804), Gepco VPM2000, Suhner S04263, Sommer 600-0451
Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 6.47 mm (hex)
Features & Benefits
- Vergoldeter Innenkontakt
- Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
- Geerdete Panel Montage
Produkt
Titel
NBNB75GLP9
Verbindungstyp
BNC 75 ?
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
? 3 m? (inner)
Durchgangswiderstand
? 2 m? (outer)
Durchschlagsfestigkeit
1,5 kVdc
Impedanz
75 ?
Isolationswiderstand
> 5 G?
Nennspannung
<50 V
VSWR
?1.050/>32 dB up to 1 GHz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
Mechanische Daten
Kabeldurchmesser
6.3 mm
Kabel Zugentlastung
> 30 N (Center)
Crimp size
6,47 Hex crimp (shield) acc. IEC 60803 (die designation E)
Crimp size (pin)
1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Einsteckkraft
< 25 N
Lebensdauer
> 1000 mating cycles
Verriegelung
Bayonett
Einbaurichtung
Rear mounting
Gehäuseform
12.7 mm
Cable anchoring
Jacket crimping
Material
Kontakte
Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Einsatz
PTFE
Gehäuse
Brass (CuZn39Pb3)
Gehäusebeschichtung
Optalloy®
Umwelt
Temperaturbereich
-30 °C to +85 °C
Contact crimpability
Complies with IEC 60803 and IEC 60352-2
