Neutrik NC3FBH1-M25
2,35 €
inkl. USt., zzgl. Versand

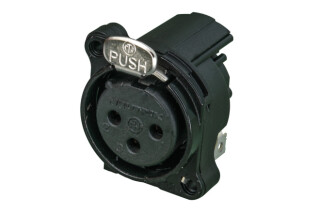

Neutrik NC3FBH1-B XLR Einbausteckverbinder
Beschreibung
3 polige Chassisbuchse mit schwarzverchromtem Metallflansch, Erdung: Gehäuse des Gegensteckers mit Pin 1 und Front Panel, horizontale Leiterplattenmontage
Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
- Female Tulpenkontakte
- Gehäuse Entflammbarkeit UL94V-0
Produkt
Titel
NC3FBH1-B
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 6 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
6 A
Nennspannung
< 50 V
Erdungsoptionen
Pin 1 connected direct to front panel and connector shell, no separate ground contact
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Anschlussart
Horizontal PCB mount
Verriegelung
Latch lock
Einbaurichtung
Rear mounting
Gehäuseform
B
Mounting
B-Screw
Material
Kontakte
Bronze (CuSn6)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Ring
Zinc diecast (ZnAl4Cu1)
Flange
Black chromium
Umwelt
Zulassungen
UL
Entflammbarkeit
UL 94 V-0
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
Benachrichtigen, wenn verfügbar
