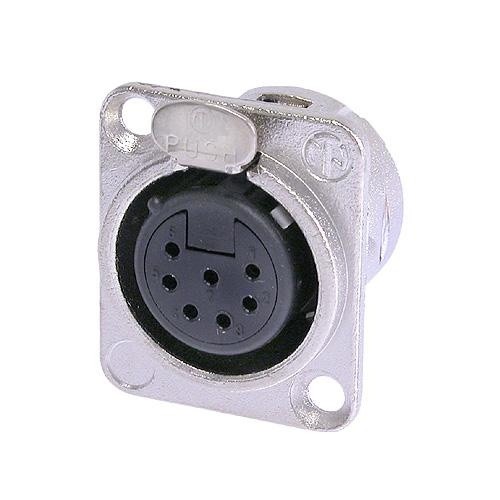

Neutrik NC7FD-L-1 XLR Chassis Connector
NEUTRIK NC7FDL1 XLR-Receptacle 7polig
Category
Manufacturer
Item no.
- NC7FDL1-DON
Shipping weight
- 0,10 kg
Series
Pins
Description
7 polige Chassisbuchse, Lötanschlüsse, vernickeltes Gehäuse, Silber beschichtete Kontakte
Einheitliches D-Metallgehäuse zur Panelmontage. UL recognized component.
Features & Benefits
- Robustes D-Metallgehäuse
- Standard D Panel Ausschnitt 24 mm
- 3 - 7 Pol Versionen mit Lötanschlüssen
Produkt
Titel
NC7FD-L-1
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
= 9 pF
Durchgangswiderstand
= 5 mO (inner)
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 GO (initial)
Nennstrom pro Kontakt
5 A
Nennspannung
50 V
Mechanische Daten
Einsteckkraft
= 20 N
Aussteckkraft
= 20 N
Lebensdauer
> 1000 mating cycles
Leiterquerschnitt
max. 1.0 mm²
Leiterquerschnitt
max. 18 AWG
Anschlussart
Solder contacts
Verriegelung
Latch lock
Gehäuseform
D
Material
Kontaktbeschichtung
2 µm Ag over 2 µm Ni
Kontakte
Brass (CuZn39Pb3)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Gehäuse
Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung
Nickel
Umwelt
Zulassungen
UL
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
